Solusi Padat Powdery Compound Carbide Untuk Alat Pemotong

Aditif Semen Karbida, karbida logam, penghambat partikel dalam karbida disemen WC-Co, larutan padat karbida majemuk

Untuk secara efektif mengontrol proses sintering butir WC tumbuh, dapatkan kekuatan tinggi dan kekerasan tinggi karbida disemen ultrafine, menggunakan mikroskop elektron pemindaian (sem), mesin tarik dan pengukur kekerasan rockwell untuk mempelajari fraksi massa yang berbeda dan rasio VC / Cr3C2 dan suhu sintering pada penghambat pertumbuhan butiran WC ultra halus WC-Co cemented karbida dalam struktur mikro dan sifat mekanis tumbukan, dikombinasikan dengan hasil uji karbida sementasi ultrafine dianalisis dalam mekanisme penghambat pertumbuhan butir VC / Cr3C2.Hasil penelitian menunjukkan bahwa, dengan menambahkan jumlah penghambat pertumbuhan butiran VC / Cr3C2 yang tepat dalam distribusi ukuran butir WC karbida sementasi ultra halus, tidak ada cacat groupWeaving yang jelas, paduan memiliki mikrostruktur yang halus dan seragam serta sifat mekanik yang sangat baik.Ketika penghambat pertumbuhan butir 0,5% (fraksi massa) 0,2% VC / Cr3C2, persiapan sintering 1450 dari ultrafine WC - 12 Co karbida kekuatan tekuk 3710 mpa, kekerasan (HRA) 91,5 VC / Cr3C2 mekanisme untuk penghambat pertumbuhan butir: VC Reaksi utama dengan WC menghasilkan larutan padat (W, V) C berkumpul di antarmuka WC / Co, dapat mengurangi antarmuka WC / Co, larutan padat utama Cr3C2 dalam fase pengikat, menyebabkan kelarutan WC di fase pengikatan Rendah.Aksi gabungan dari keduanya memperlambat proses pelarutan dan pengendapan WC pada fase ikatan, sehingga menghambat pertumbuhan butiran WC pada proses sintering.

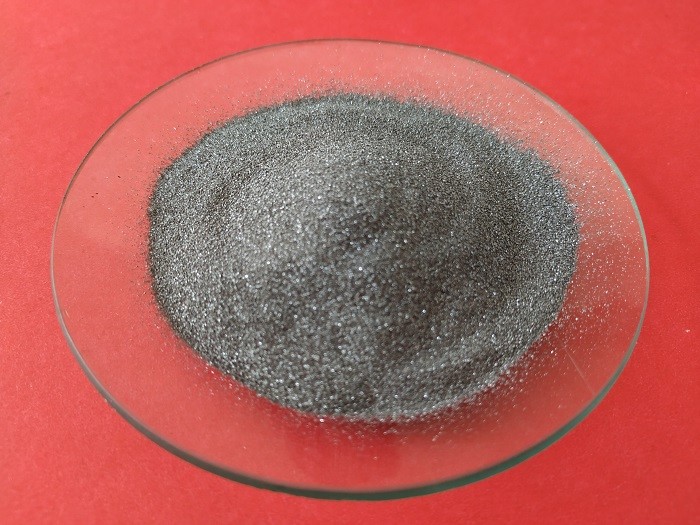

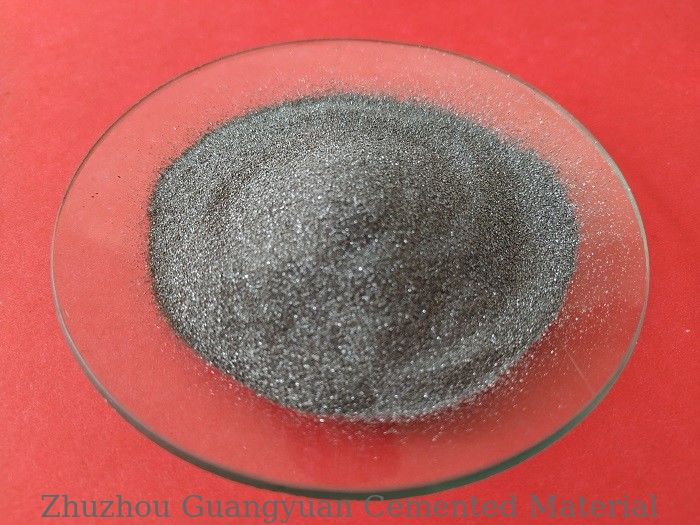

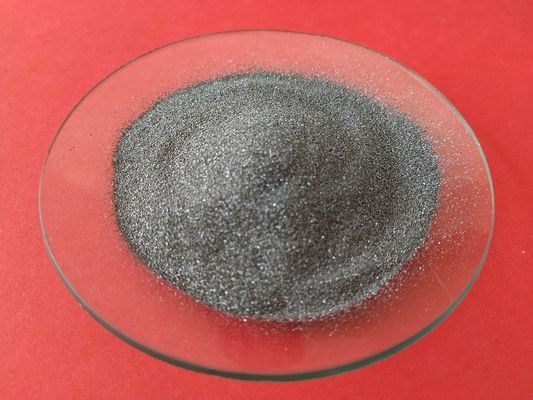

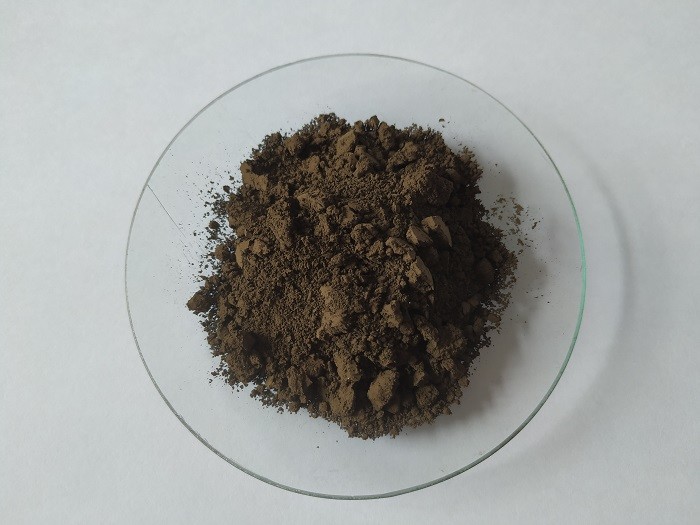

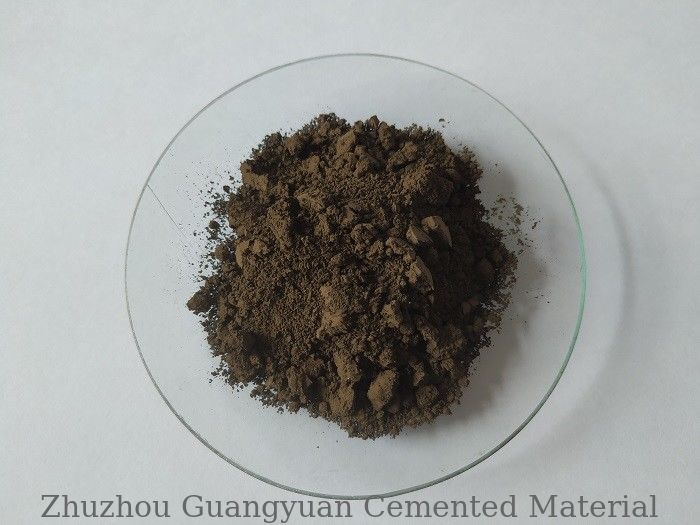

Kami memiliki berbagai jenis karbida logam, termasuk tantalum karbidapowder (TaC), niobium karbida powder (NbC), titanium karbidapowder (TiC), kromium karbidapowder (Cr3C2), vanadium karbidapowder (VC), molibdenum karbida powder (MoC), dan senyawa karbida solusi padatc, termasukBubuk Larutan Padat Tantalum-Niobium Karbida (Ta + Nb Karbit),Tungsten-Titanium-Tantalum Carbide Solid Solution Powder dengan Chromium (W + Ti + TaKarbit + Cr),Bubuk Larutan Padat Tungsten-Titanium-Tantalum (Niobium) Karbida (W + Ti + Ta / Nb Karbida + Cr),Bubuk Larutan Padat Tungsten-Titanium Karbida (W + Ti karbida).

1. Bubuk Tantalum Carbide



Kelas		(TaNb) C 80:20	(TaNb) C 60:40	(TaNb) C 90:10	(TaNb) C 70:30
Isi utama %	Ta	71 ± 1.5	56 ± 1.3	84,4 ± 1,5	65,6 ± 1,5
	Nb	20.6 ± 1.0	35 ± 1.3	8.85 ± 1.0	26.6 ± 1.2
	TC	7,2 ± 0,5	8,1 ± 0,5	6,75 ± 0,5	7,8 ± 0,5
	FC	＜ 0,15	＜ 0,15	＜ 0,15	＜ 0,15
Konten pengotor ％ MAX	Bersama	0.15	0.15	0.15	0.15
	Si	0,02	0,02	0,01	0,01
	Fe	0.15	0.15	0.15	0.15
	Ca	0,01	0,01	0,01	0,01
	Al	0,015	0,015	0,015	0,015
	N	0.20	0.20	0.20	0.20
	S	0,03	0,03	0,03	0,03
	HAI	0.25	0.25	0.25	0.25
	Ti	0,05	0,05	0,05	0,05
Ukuran fsss (um)		2,50 ± 1,50	2,50 ± 1,50	2,50 ± 1,50	2,50 ± 1,50









4. Tungsten-Titanium-Tantalum Carbide Solid Solution Powder dengan Chromium.



Kelas		YH1CK	YH2CK	YH3CK
Utama kandungan %	Ti	19,6 ± 0,5	22,6 ± 0,5	25,1 ± 0,5
	Ta	35,5 ± 0,5	27,0 ± 0,5	20,0 ± 0,5
	TC	9,6 ± 0,2	10.2 ± 0.2	10.6 ± 0.2
	FC	＜ 0,40	＜ 0,40	＜ 0,40
	Kr	0.14-0.22	0,16-0,26	0,14-0,25
	W	keseimbangan	keseimbangan	keseimbangan
Ketidakmurnian % MAKS	Fe	0.10	0.10	0.10
	Na	0,005	0,005	0,005
	K	0,005	0,005	0,005
	S	0,03	0,03	0,03
	HAI	0.30	0.30	0.30
	N	0.25	0.25	0.25
Ukuran fsss (um)		≤1.0	≤1.0	≤1.0











5.Bubuk Larutan Padat Tungsten-Titanium-Tantalum (Niobium) Karbida.



Kelas		4K29	4K34	4K11	4K10	YS30	4K12
Utama kandungan %	Ti	29,4 ± 0,5	35,0 ± 0,5	10,4 ± 0,5	32,0 ± 0,5	26,5 ± 0,5	12,0 ± 0,5
	W	36.0 ± 1.0	-	63.0 ± 1.5	45,5 ± 1,5	keseimbangan	keseimbangan
	TC	11,2 ± 0,2	12.0 ± 0.2	7,8 ± 0,3	12,1 ± 0,3	10,8 ± 0,2	7,8 ± 0,4
	FC	＜ 0,30	＜ 0,20	＜ 0,60	-	＜ 0,30	＜ 0,60
	Ta	22.4-23.4	52.5-53.5	17.6-18.6	＜ 0,30	30,7-31,7	24.0-26.0
	Nb	-	-	-	10,0 ± 0,5	-	-
Ketidakmurnian % MAKS	Fe	0.10	0.10	0.10	0.10	0.10	0.15
	Na	0,005	0,005	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005	0,005	0,005
	S	0,03	0,03	0,03	0,03	0,03	0,03
	HAI	0.30	0.30	0.30	0.30	0.30	0.30
	N	0,50	0,50	0,50	0,50	0,50	0,50
Ukuran fsss (um)		2.5 ± 1.0	2.5 ± 1.0	2.5 ± 1.0	2.5 ± 1.0	2.5 ± 1.0	2.5 ± 1.0











6. Bubuk Larutan Padat Tungsten-Titanium Karbida



Kelas		4K32	4K40	4K24	4K64
Bahan kimia utama komposisi%	Ti	32 ± 0,5	39,5 ± 1,5	24,0 ± 0,5	63,5 ± 1,5
	W	56.0 ± 1.0	47.0 ± 1.5	65.0 ± 1.5	19,5 ± 1,5
	TC	11,2 ± 0,2	12,4 ± 0,3	10,2 ± 0,5	16,5 ± 0,5
	FC	＜ 0,2	＜ 0,5	＜ 0,4	＜ 0,60
Konten pengotor ％ MAKS	Fe	0.10	0.10	0.10	0.1
	Mo	0.10	0.10	0.10	0.10
	Si	0,005	0,005	0,005	0,005
	Bersama	0,05	0,05	0,05	0,05
	Na	0,005	0,005	0,005	0,005
	K	0,005	0,005	0,005	0,005
	Ca	0,01	0,01	0,01	0,01
	S	0,03	0,03	0,03	0,03
	HAI	0.30	0.30	0.30	0,50
	N	0,50	0,50	0,50	0,50
Komposisi fase		Fase tunggal	Fase tunggal	Fase tunggal	Fase tunggal
Ukuran fsss (um)		2.5 ± 1.0	2.5 ± 1.0	2.5 ± 1.0	2.5 ± 1.0







7. Bubuk Vanadium Karbida



Kelas		FVC-1	FVC-2	FVC-3	VC-C-4
Konten pengotor % MAX	TC	＞ 16.8	＞ 16.8	＞ 16.8	＞ 16.8
	FC	＜ 1.0	＜ 1.0	＜ 1.0	＜ 0,80
	HAI	＜ 1.20	＜ 0,50	＜ 0,30	＜ 0,30
	N	0.30	0.40	0.40	0.40
	Fe	0.15	0.15	0.15	0.40
	Ca	0,05	0,05	0,05	0,05
	Al	0,02	0,02	0,02	0,02
	Si	0,05	0,05	0,05	0.20
	Na	0,01	0,01	0,01	0,01
Ukuran fsss (um)		1.0 ± 0.20	1,5 ± 0,5	3.0 ± 1.0	-
Ukuran saringan VC-C-4 (mesh)		-60 / + 325, -100 / + 200, -200 / + 325, -325 (Dapat dinegosiasikan)

8. Bubuk Titanium Karbida Nitrida

9. Bubuk Titanium Nitrida

10. Serbuk kromium karbida

11. Bubuk Titanium Karbida

12. Serbuk Molibdenum Karbida
